شرح الأوسيليسكوب Oscilloscope
يعتبر الاوسيليسكوب " راسم الاشارة " من أهم أجهزة قياس واختبار الدوائر الإليكترونية حيث أنه يمكننا من رؤية الإشارات في نقاط متعددة من الدائرة وبالتالي نستطيع اكتشاف إذا كان أي جزء يعمل بطريقة صحيحة أم لا. فا الأوسيليسكوب يمكننا من رؤية صورة الإشارة ومعرفة شكلها فيما إذا كانت جيبيه أو مربعة مثلا.

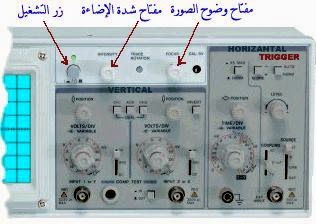

الشكل التالي يوضح صورة الاوسليسكوب وقد تختلف الأشكال من جهاز إلى آخر ولكنها جميعاً تحتوي على أزره تحكم متشابهة.
الأوسليسكوب ( راسم الإشارات )
يعتبر من أهم أجهزة القياس والاختبار للدوائر الالكترونية وأكثر الأجهزة دقه حيث يمكنه رسم إشارة الدخل والخرج بمنتهى الدقة ويمكن به اختبار مرحلة بالكامل فى ثوانى ويعتبرالقياس الأساسى له والذى يستنتج منه قياسات أخرى هو رسم علاقة بيانية بين الجهد
والزمن ومنهما نستطيع استنتاج قيمة الجهد والتردد واهم ما يحدد سعر الأوسليسكوب عرض النطاق الترددى اى
( 10MHZ - 20MHZ - 40MHZ الخ)
واهم ما يميزه ان به قناتان للقياس اى انه من الممكن
ان أراقب إشارتين فى نفس الوقت مثل الدخل والخرج
الشاشة البيانية
تتكون الشاشة من أقسام (DIVISIONS ) وكل قسم منها يكون طوله 1 سم
ويكون مقسم الى خمس أجزاء وهناك محورين
1 - المحور العمودى أو الراسى
وهو يمثل الجهد وينقسم الى 8 أقسام
2 - المحور الافقى
وهو يمثل الزمن وينقسم الى 10 أقسام
وطبعا فى السيرفس مانيوال لمعظم الأجهزة أصبح هناك رسم يبين خرج كل مرحلة
