البعض يعتقد انه يجب تشغيل النوع المثلثي لوحده او النجمي
الان سيدرك كيف هو من يتحكم ويشغلهم مع حسب الربط...
وتفاصيل اكثر
وكان اخ مصري شرح لي فكرة التوشيع لم افهمه في البداية ولكن بعد هذه الفديوهات فهمتها جيدا
خاصتا لما كان يقول لي زوج التوشيع المتقابل ويقارن بين الانواع وخصائصها
من خلال عدد ازوج التوشيع ممكن تعرف كم دورة في الثانية
تستنتجها من خلال قانون حساب والتجربة
ومميزات النجمي عن المثلثي ادعكم تشاهدون مشاهدة شيقة
نافعة باذن الله
نمذج المشهور
1- ثلاث كونتاكتورات
2- اوفر لود حرارى
3- تيمر هوائى
4- نقط مساعدة توضع على الكونتاكتور
5- كابلات للبور
6- اسلاك للكونترول
ويوجد مفتاح عمومى كحماية للدائرة , وايضآ فيوزات للحماية لدائرة الكونترول , وترانس خافض اذا كنت ستستخدم فولت اقل من 220 فولت
تستخدم دائرة ستار دلتا فى المحركات ثلاثية الاوجه او الثلاثة فاز .
* اى محرك 3فاز سرعة واحدة يعمل على جهدين مختلفين الفرق بينهم 3
اى جذر 3 على سبيل المثال 220/380 فولت او 380/660 فولت .* 220فولت تعنى فرق الجهد بين الثلاث فازات وليس فازة واحدة وكذلك 380.
* اذا تم توصيل المحرك على الفولت الاعلى او الفولت الاقل سيعمل المحرك بنفس القدرة وبنفس السرعة بشرط توصيل الروزيتة الخارجية للمحرك التوصيل المناسب
* يجب معرفة ان كل محرك ثلاث فاز يخرج من الروزيتة 6 اطراف اى لكل فاز بداية ونهاية وتكون مرقمة ترقيمآعالميآ
وهى الحروف الاتية بالانجليزية :
بالنسبة لبدايات الملفات : U , V , W
بالنسبة لنهايات الملفات : X , Y , Z
او بتكملة رقم 1 لكل بداية , او رقم 2 لكل نهاية
وهذه هى رسم الروزيتة من الداخل فى حالة التوصيل ستار , وتوصيلة دلتا
وهذه روزيتة الموتور بتوصيل ستار

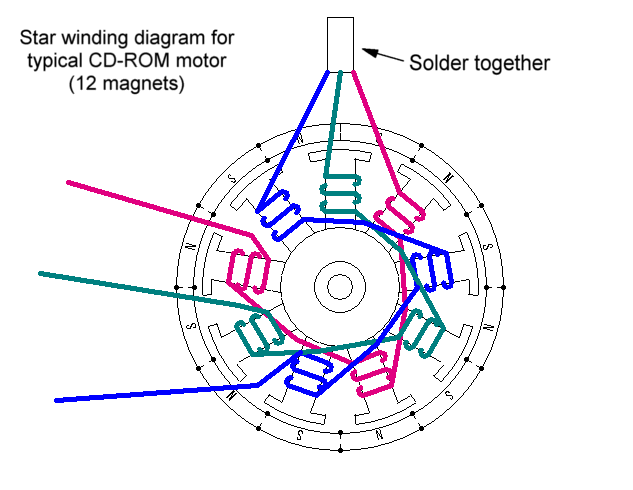

وهذه هى توصيل الملفات من داخل الموتور ستار
