المكثفات CONDENSATEUR
يتكون المكثف الكهربي
من لوحين من مادة موصلة بينهما مادة عازلة كما هو مبين في الشكل التالي، ويتحدد نوع المكثف على حسب المادة العازلة المستخدمة في صناعته، فإذا كانت المادة العازلة الموجودة بين لوحي المكثف هي الهواء فيطلق على المكثف في هذه الحالة اسم المكثف الهوائي، وإذا كانت مصنوعة من مادة البلاستيك سمي مكثف بلاستيك، وإذا كانت المادة العازلة من الميكا أطلق على المكثف اسم مكثف ميكا وإذا كانت المادة العازلة من السيراميك أطلق على المكثف اسم المكثف السيراميك، أما إذا استخدم محلول كيماوي كمادة عازلة بين لوحي المكثف أطلق على المكثف اسم المكثف الكيماوي أو الالكترولتي.
السعة المكثف:
تعرف قدرة المكثف على تخزين الشحنة الكهربية بالسعة الكهربية أو السعة ووحدة قياسها الفاراد، وتحسب قيمة سعة المكثف كالآتي:
نستنتج من هذا القانون أن اختيار قيمة المكثف في الدائرة الإلكترونية تتحدد بعاملين أساسيين هما سعة المكثف، وقيمة فرق الجهد المطبق على طرفيه، ووحدة قياس سعة الفاراد يمكن تقسيمها إلى وحدات أصغر هي:
العوامل المؤثرة على سعة المكثف:
يوجد ثلاثة عوامل أساسية تؤثر على سعة المكثف بصورة مباشرة وهذه العوامل هي:
أ- المساحة السطحية لألواح المكثف (a):
إن سعة المكثف تتناسب طرديا مع المساحة السطحية للألواح، فإذا زادت مساحة سطح اللوح زادت سعة المكثف وذلك لزيادة استيعابه للشحنات الكهربائية، وبالعكس تقل سعة المكثف كلما قلت هذه المساحة.
ب- المسافة بين الألواح (d):
تقل السعة عندما تزداد المسافة بين الألواح وتزداد كلما قلت تلك المسافة أي أنه يوجد تناسب عكسي بين سعة المكثف والمساحة بين ألواحه.
ج- الوسط العازل (المادة العازلة) ε:
تتغير سعة المكثف بتغير المادة العازلة بين الألواح ويعتبر الهواء الوحدة الأساسية لمقارنة قابلية عزل المواد الأخرى المستعملة في صناعة المكثفات. يوجد لكل مادة ثابت عزل يطلق عليه ابسلونε
مما سبق نجد أن سعة المكثف بدلالة المساحة السطحية للألواح (a) والمساحة بين الألواح d وثابت العزل للمادة العازلةε يكون:
والجدول التالي يبين قيمة ثابت العزلεr لبعض المواد المستعملة في صناعة المكثفات.
وثابت العزلε في المعادلة يساوي حاصل ضرب ثابت العزل للهواءεo مضروب في ثابت العزل النسبي للمواد العازلة، بالتالي تكون
المفاعلة (مقاومة المكثف الأومية):
المكثف الكهربي له مقاومة أوميةXc (لأنها تقاس بوحدة الأوم) تتغير مع التردد(F) وتتناسب عكسيا مع كل من السعةC والترددF ، ويمكن حسابها من القانون التالي:
في حالة التيار المستمر تكون قيمة الترددF تساوي (صفر)، وتكون بالتالي قيمة مقاومة المكثف الأوميةXc كبيرة جدا (ما لا نهاية) وبذلك فإن المكثف يمنع مرور التيار المستمر في الدائرة، بينما يمرر التيار المتغير وهذه الخاصية تعد أهم وظائف استعمالات المكثف في الدائرة الإلكترونية.
توصيل المكثفات على التوازي:
توصل المكثفات على التوازي للحصول على سعة كلية كبيرة تساوي مجموع سعة المكثفات المتصلة على التوازي في الدائرة.
توصيل المكثفات على التوالي:
توصل المكثفات على التوالي للحصول على سعة كلية صغيرة أقل من أصغر سعة مكثف موجودة في الدائرة.
في حالة مكثفين على التوالي فإن السعة الكليةC تساوي
نستنتج مما سبق أنه عند حساب القيمة الكلية لسعة مكثفات موصلة على التوالي يكون طريقة الحساب على عكس المتبع في المقاومات.
أنواع وأشكال المكثفات:
يطلق على المكثف ذي السعة الثابتة (المكثف الثابت)، أما المكثف الذي يمكن تغيير سعته (وذلك بتغيير المساحة المحصورة بين الألواح) فيطلق عليه اسم المكثف المتغير. يوجد أيضا نوع ثالث من المكثفات يمكن أن نتحكم في تغيير سعته، أو يترك دون تعديل لفترات زمنية طويلة ويطلق عليه اسم (مكثف تريمر) الذي قد نلجأ لضبط قيمته عند إجراء أعمال الصيانة والإصلاح في الدائرة الإلكترونية.
والشكل التالي يبين الرموز الاصطلاحية لهذه الأنواع من المكثفات.
بعض الأشكال العملية الشائعة للمكثفات:

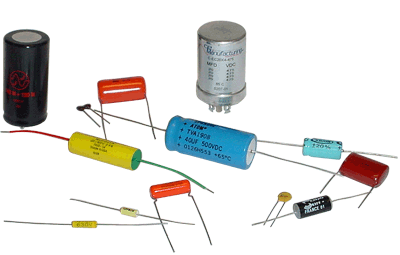

يبين الشكل التالي بعض الأشكال العملية الشائعة للأنواع المختلفة التي تم شرحها من المكثفات.
استعمالات المكثف في الدائرة إلكترونية:
1- يستعمل المكثف لإمرار التيار المتغير ومنع مرور التيار المستمر في الدائرة الإلكترونية، حيث يعمل (كمكثف ربط) Coupling أو (مكثف تسريب) Bypass كما هو مبين في الأشكال التالية.
2- يستعمل المكثف الكيماوي للشحن والتفريغ في دوائر التنعيم التي تحول التيار المتغير إلى تيار مستمر.
3- يستعمل المكثف الكيماوي كبير السعة في دوائر فلاش كاميرا التصوير حيث يخزن شحنات كهربية عالية، وعندما يفرغ فجأة يعطي الضوء الأبيض الباهر اللازم لعملية التصوير.
4- يستعمل المكثف المتغير على التوازي مع ملف لاختيار المحطات (الترددات) في جهاز الراديو أو جهاز التلفزيون، كما هو مبين في الشكل التالي.
5- يوصل المكثف مع المقاومة في الدائرة الإلكترونية للحصول على أشكال موجات متنوعة ويطلق على الدائرة في هذه الحالة دائرة تفاضل أو دائرة تكامل، كما هو مبين في الأشكال التالية.
طريقة الفحص : هناك عدة طرق سهله وامنة وبسيطة .
عن طريق جهاز الملميتر .وظعية الاوم لمعرفة تعمل او لا فقط .
هناك طريقة بستعمال الاوم هناك طريقة الشحن والتفريغ اليدوية السهلة للمكثفات كبيرة الحجم ...والمعروفة حتي في محلات البيع.
وهناك قياس في جهاز الملميتر للعناصر الصغيرة .
وهناك ...طرق للانواع الدقيقة للحاسب .....
انت اسائل ونحن نجيب .
