خط الكسارة يوفر حماية خط فقط - ضد الزائد الحالية أو ماس كهربائى - تغذية المستقبلات ولكن ليس الأخير. (انظر ثم حماية المحرك ).
في الصورة أعلاه ضد، بل هو ثلاث مراحل خط قاطع الدائرة. كان موجودا في إصدارات أخرى (1،2،4 أقطاب) يمكن أن يقترن A disconnector محايدة.
الاتجاه هو استبدال الصمامات في عدد المشتركين التوزيع عن طريق الحرارية المغناطيسية القواطع التي تحمي خطوط الأنابيب واستقبال الطاقة. هذا ليس فقط لأسباب اقتصادية وأمنية (أكثر الألومنيوم لاستبدال الصمامات في مهب)، ولكن أيضا لأسباب التخزين الصمامات مختلفة - نموذج جديد أو دبوس القديمة
هناك العديد من أنواع وماركات ولكنها جميعا تعمل على نفس المبدأ.
|  |
البناء:
|
|
- 1) مقاطعة الغرفة
- 2) مجموعة مسامير
- 6) نظام كسر الحرارية
- 7) نظام كسر المغناطيسي
في نهاية كل (الازرق) المسمار الموضوع.
أسود: دليل عضوا التحكم الاتصال الربط الكهربائي بين المحطات الطرفية المدخلات والمخرجات.
|
قاطع على: CCTV
|
|
قبالة التحول: الدائرة المفتوحة
|
المبدأ:
قاطع الدائرة يحمي خطوط الأنابيب وفقا لمبادئ 2:
- الحرارية
- المغناطيسية.
 |
الحرارية :
واجتاز هناك قطاع متعلق بنظام المعدنين من الحالية. يتم معايرة شفرة متعلق بنظام المعدنين في مثل هذه الطريقة أنه مع Inom الحالية الاسمية، فإنه يخضع للا تشوه.
إذا تسبب عكسي ضد الزائدة من قبل مستقبلات، مع مرور الوقت، سوف تشوه النصل وتتسبب في افتتاح اتصال .
أشكر Sitelec المتاحة لهذه الأحداث 2
|
 الفلز المزدوج هو جزء الأزرق الداكن (من اليمين إلى اليسار - اليمين ومنحني بارد - ساخن).
الزائد الحالي يخلق التدفئة وتشويه للثنائية المعدن
|
|
|

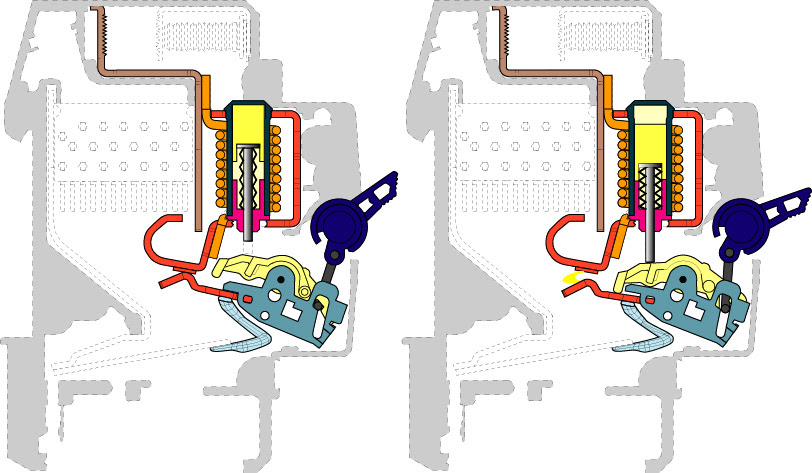

المغناطيسية :
في العملية العادية، والتيار المقنن تتدفق في لفائف، ليس لديها ما يكفي من النفوذ المغناطيسي (الحث المغناطيسي) من أجل جذب المحرك مرفقة بالاسم المنقولة. يتم إغلاق الدائرة.
في حالة حدوث خطأ في خط المصب قاطع الدائرة، ومقاومة للانخفاض الدائرة والزيادات الحالية حتى قيمة ماس كهربائى.
من هذه اللحظة، والقصير دائرة العنف يسبب مغنطة من حديد التسليح المنقولة. هذا له تأثير فتح قاطع الدائرة المصب.
|
اليسار:
الحق:
- بعد اثار من الدوائر الحالية قصيرة.
|
B
|
C
|
D
|
Z
|
S
|
K
|
|---|
الأحمال مقاوم
(سخان) | indictives الأحمال
(أنابيب الفلورسنت، والمحركات) | حثي الأحمال العالية، وبدء دعم mteurs | حماية أشباه الموصلات | الرقابة الحالية | إلكترونيات |
في حالة الحمل الزائد (العملية الحرارية):
- لا إطلاق لمدة تصل إلى 1.13 مرة الحالي أنا ن
- يجب ان يؤدي في ساعة واحدة في تيار من 1.45 مرة أنا ن
| | | |
القوة المغناطيسية
3 إلى 5 مرات أنا ن
|
قوة مغناطيسية
من 5 إلى 10 مرات أنا ن
|
كسر المغناطيسي
10-20 مرات أنا ن
| | | |
غرفة مقاطعا
الغرض من هذه الغرفة هو قطع في أسرع وقت ممكن القوس.
عملية
وقال على فصل الاتصالات، يتم نقل نحو شلال قوس قوس تحت تأثير قوة لورنتز الناجمة عن هندسة الاتصالات الثابتة والمنقولة.
في الطريق بين الاتصالات وغرفة، ويتم توجيه قوس بين اثنين من الشفاه التي تسمح:
- زيادة سرعة الحركة،
- لتوجيه دربه
- لإطالة.
نظرا لدستورهم، وبسبب زيادة درجة الحرارة، والجدران الجانبية سراح الغاز الذي يسهم في إزالة الأيونات الهواء.
ثم، دخول déions (النحاس المغلفة شرائط الصلب)، وينقسم إلى عدة أقواس قوس الابتدائية.
يتم الحصول على إزالة الأيونات من الهواء داخل الغرفة أيضا عن طريق التبريد والتفريغ الهواء المتأين من المنتج.
لهذا، ونحن نستخدم كتلة déions العادم وظاهريا على الجزء العلوي من المنتج.
ويمكن تشبيه قوس إلى مقاومة التي يتم إضافتها إلى قاطع الدائرة والتي لها تأثير:
- قيمة الحد الأول لدائرة كهربائية قصيرة،
- وثانيا لتوليد فرق الجهد
|
|
اختيار قاطع الدائرة:
يتم تنفيذ اختيار قاطع الدائرة وفقا ل:
- معيار التثبيت: السابق NF C 15-100 (التثبيت المحلي - نوع من المتلقي - كثافة العمل - منحنيات التشغيل)
- معايير المنتجات،
- خصائص الشبكة (الجهد والتردد)
- البيئة (نوع المحلية، ودرجة الحرارة، ونوع من الكابلات قسم أدناه)
- متطلبات التشغيل (الانتقائية، ومفاتيح التحكم، ...).
معايير المنتجات
- NF C 61-410 المرتبطة NF EN 60898 للتطبيقات الداخلية،
- NF C 63-120 المرتبطة NF EN 60947-2 لتطبيقات أخرى.
الفولطية
هذا هو الحد الأقصى للAC الجهد التشغيل أو العاصمة الحالية. هذا هو الجهد الذي تتعلق به كسر وإغلاق قاطع الدائرة.
قد يكون هناك عدة قواطع دوائر الفولتية الاسمية؛ كل واحد المقابلة لانقطاع التيار الكهربائي مختلفة.
التصنيف الحالي
هذا هو التيار الذي قاطع الدائرة قادرة على دعم في ظروف الاختبار المحدد في عملية مستمرة مع احترام حدود التدفئة (درجة الحرارة المحيطة = 30 درجة مئوية).
يتم تحديد التصنيف الحالي من شدة تحمل مرور الحالي من خلال قسم للموصل لتكون محمية.
كسر
هذا هو الحد الأقصى للماس كهربائى الحالية التي يمكن أن يقلل الضرر دون حراسة ودون تعريض البيئة، من حيث الجهد، كوس . ، ودائرة قصر تحددها المعايير .
يجب أن يكون كسر قدرة متساوية على الأقل إلى المحتملين دائرة قصر نقطة التثبيت الكسارة ( ماكس CDP> المحكمة الجنائية الدولية).
منحنيات التشغيل
معايير "البنود" قاطع فرض ما لا يقل عن وجود منحنيات B، C و D.
نختار منحنى التشغيل من قاطع الدائرة تبعا لنوع من أجهزة الاستقبال (مقاوم، حثي) و
خط لحماية:
- منحنى B: قاطع الدائرة لديها رحلة المغناطيسي منخفضة نسبيا (بين 3 و 5X في ) ويلغي ماس كهربائى من قيمة منخفضة جدا. ويستخدم هذا المنحنى أيضا للدوائر مع أطوال الكابلات طويلة، بما في ذلك نظام TN.
- منحنى C: قاطع الدائرة تغطي الغالبية العظمى من احتياجات (حثي الأحمال)، ويستخدم على وجه الخصوص في المنشآت المحلية. في رحلة المغناطيسي ما بين 5 و 10x و.
- منحنى D: ويستخدم هذا المنحنى لحماية الدوائر التي توجد فيها السلطة الحالية ذروة عالية جدا (على سبيل المثال المحركات). واثار من الكسارة المغناطيسي ما بين 10 و 20x و وفي.

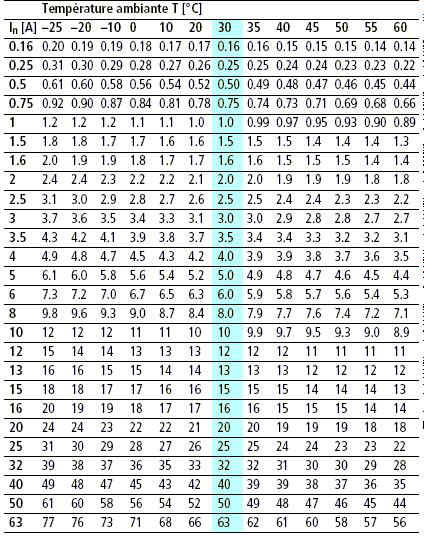

| دور درجة الحرارة المحيطة:
في الجدول أدناه مثال هو ضد تحول منحنى ذوبان في وظيفة من درجة الحرارة.
إذا كانت درجة الحرارة المحيطة أعلى من 30 درجة، وقاطع الدائرة تتفاعل بشكل أسرع إلى التيار الزائد
إذا كانت درجة الحرارة المحيطة هي أقل من 30 درجة، وقاطع الدائرة تتفاعل أبطأ في التيار الزائد
|  |
مجموع الانتقائية
ويقال التمييز بين اثنين إلى إجمالي قواطع عندما تكون في وجود جهازين للحماية من التيار الزائد في سلسلة، وجهاز حماية المصب يوفر الحماية دون التسبب في تشغيل الجهاز الآخر.
الانتقائية الجزئية
ويقال التمييز الجزئي بين اثنين من قواطع عندما تكون في وجود اثنين من أجهزة الحماية من التيار الزائد في سلسلة، والجهاز المصب يوفر حماية تصل إلى مستوى معين دون التسبب في العملية التيار الزائد أخرى واقية المنبع.
ما وراء الحماية اثنين تؤدي في نفس الوقت.
الإجهاد الحراري
دارة قصيرة يولد طاقة حرارية كبيرة والتي يمكن أن تحسب من قبل لا يتجزأ جول:
R ط 2 دينارا = RI 2 ممثل المؤسسة ر (معبرا عنه A 2 ق).
يحدد الإجهاد الحراري قدرة قاطع الدائرة للحد من تأثير ماس كهربائى على العملية اللاحقة من الخط (موصل + المتلقي). هذا هو الذي يحدد قيمة الانتقائية من قاطع الدائرة فيما يتعلق للحماية المنبع.
هذه هي القيمة القصوى التي توصل إليها كثافة أثناء الاختبار. فإنه يحدد الإجهاد كهروديناميكي التي يمر بها الخط، أي بما في ذلك الضغوط الميكانيكية التي تمارس على الموصلات، وصلات والقضبان (محدود من قبل دائرة الكسارة <إنني بسبار).
الحد الحالي قاطع الدائرة
قاطع الدائرة التي لديها القدرة على الحد من السعة الحالية ماس كهربائى والوقت.
تنسيق
لأنها تتيح استخدام جهاز وقائي وجود انقطاع في الكهرباء لخفض المحتملين دائرة قصر عند النقطة التي يتم تركيبها، شريطة أن يتم ذلك تضاعف المنبع من جهاز آخر لديه القدرة على خفض المطلوبة والطاقة التي يمر قاطع الدائرة المنبع هو دعمه من قبل دائرة الكسارة المصب.
فئات الحد
تصنف 6، و 10 كيلو أمبير إلى طبقات الحد من الطاقة (1 أو 2 أو 3) - قواطع مع التصنيف الحالي يصل إلى 32A وقدرة كسر 3-4،5. توفر هذه الفئات لتصنيف قيم الحد الحالي (I 2 ر) من الإجهاد الحراري للقاطع الدائرة. تحدد هذه القيمة أداء الانتقائية.
- الفئة 1: الكسارة العشوائي
- الفئة 2: الكسارة انتقائية باعتدال
- الفئة 3: CB انتقائية للغاية>
| أنا ن
| كسر | قيود الطاقة الطبقة (الطبقة الانتقائية - الحد) |
| 1 | 2 | 3 |
| أنا 2 . ر [A 2 ق] |
| B + C | B | C | B | C |
| -> 16 A | 3000
6000
10000 | القيم الثابتة لا | 31 000
100 000
240 000 | 37 000
120 000
290 000 | 15،000
35،000
70،000 | 18،000
42،000
84،000 |
| 20-32 A | 3000
6000
10000 | 40 000
130 000
310 000 | 50 000
160 000
370 000 | 18،000
45،000
90،000 | 22 000
55 000
110 000 |
صلاحيتها للعزلة
تعمل لضمان بأمان الخروج من كل أو جزء من النبات من مصدر الطاقة (التثبيت الأصلي). يتم تعريف الجهاز للكسر واحد، اللازمة لضمان تنفيذ ميزات الأمان:
- إما صراحة في منتجاتها القياسية (مثل NF C 61-410)
- إذا لم يكن كذلك، فإنه يجب أن تستوفي جميع القواعد في الفرع 537.2 من NF C 15-100، وهي:
- كسر جميع الموصلات نشطة تغذية الدائرة تعتبر
- الحد الأدنى للمسافة بين 4 مم الاتصال عن الجهد الاسمي من 230/400V
- تسرب الحالي من خلال أقل من 0.5 مللي أمبير مجموعات مفتوحة (في حالة جديدة وفي ظروف نظيفة وجافة)
- فاصل واضح تماما (ملحوظ مع رموز الرسم "0 OFF" - "أنا ON")
- جهاز لمنع إغلاق غير مقصود (علامة القفل، ..)
- الحماية من افتتاح عرضي أو غير مصرح بها
|
