جهاز قياس ضغط غازات التبريد
مقياس الضغط ، المعروف أيضًا باسم المنوع أو التحويل الجانبي ، هو بالتأكيد الأداة التي تميز مهنة التبريد بشكل أفضل. عندما يستخدم الطبيب سماعة الطبيب لتسمع المريض ، يستخدم فني التبريد مقياس ضغط لتشخيص تركيبات التبريد والتدخل فيها.
من الضروري لأي تدخل في دائرة التبريد ، فيما يلي الاستخدامات الرئيسية لهذه الأداة:
قراءة الضغوط العالية والمنخفضة أثناء العملية
الرسوم والشحن الإضافي في المبردات.
تفريغ المنشآت (الإخلاء).
الضغط تحت النيتروجين (اختبار التسرب).
التحكم في ظل تبريد المكثف وارتفاع درجة حرارة المبخر.
قبل أي تدخل في دائرة التبريد ، قم بإعادة تعيين مقاييس ضغط HP و LP إلى الصفر وقم بإخلاء الجهاز.
ما هو الضغط الذي يقيسه ميكانيكي التبريد
يتم قياس الضغط النسبي من الضغط الجوي ، وهو صفر مقياس المانومتر المستخدم من قبل مهندس التبريد المقابل للضغط الجوي ، وبالتالي فإن الضغط الذي يتم قياسه بواسطة أجهزة قياس الضغط هو الضغط النسبي.
أما بالنسبة لها ، فإن الضغط المطلق يساوي مجموع الضغط النسبي والضغط الجوي.
Pression absolue = Pression relative + 1,013 bar
Les types et technologies de manomètre.
Deux types de manifold existent :
- Manomètre mécanique
- Manomètre digital
Trois technologies sont utilisées :
- À système bourdon
- À bain huile
- Électronique
مقياس الضغط الميكانيكي
تشغيل مقياس ضغط نظام بوردون
هذا الجهاز قديم جدًا لأنه في عام 1884 قدم المهندس الفرنسي أوجين بوردون براءة الاختراع.
أنبوب معدني دائري صغير القطر يخضع للضغط المراد قياسه. تحت تأثير الضغط الذي يزيد أو ينقص هذا الأنبوب أكثر أو أقل تشوهًا ، يزيد القطر أو ينقص. تنتقل هذه الحركات ميكانيكيًا عن طريق وصلة بإبرة مزودة بقرص يشير إلى الضغط المقاس.
مشعب حمام الزيت
لتجنب ظاهرة الاهتزازات التي تسببها نبضات الضواغط الترددية مثل الضواغط الترددية ، تمتلئ أجهزة قياس الضغط بسائل (الجلسرين أو السيليكون).
يساعد ذلك على تلطيف حركات الإبرة ويزيد من عمر الأداة ويجعل قراءة الضغط أسهل.
مقاييس الضغط (النسبية) موضحة بالبار أو بالبوصة المربعة ، درجات الحرارة تتوافق مع الحالة المشبعة للسائل المستخدم.
تحتوي جميع الفتحات الميكانيكية على برغي إعادة تعيين ، ضع الأداة في اتصال مباشر مع الضغط الجوي (افتح الصمامات) وأعد ضبط الإبرة إلى الصفر.
تم تجهيز بعض أجهزة قياس الضغط بنظام يسمى منطقة التأخير ، والذي يمنع تلف مقياس الضغط في حالة الضغط الزائد غير المقصود.

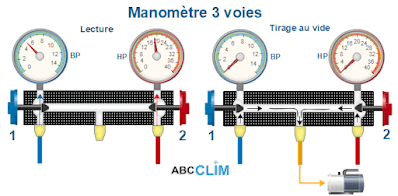

Manomètre 3 voies
Position lecture : vannes 1,2 fermées .
Position tirage au vide : vannes 1 et 2 ouvertes.
Complément de fluide : 1 ouverte,2 fermée .
Manomètre 4 voies
Le manomètre 4 voies à l'avantage de pouvoir faire des manipulations plus aisément .Par exemple quand on casse le vide , introduction d'azote par la voie 4, puis tirage au vide par le voie 3 et ceci plusieurs fois .
Position lecture : vannes 1,2,3,4 fermées .
Position tirage au vide : vannes 1 ,2 ,3 ouvertes, 4 fermée
Complément de fluide : 1 et 4 ouvertes ,2 et 3 fermée .
مقياس ضغط إلكتروني
إنه تجاوز لمهندس التبريد اليوم ، عملي ، قراءة دقيقة ، سهل الاستخدام ، وظائف متعددة. كما أنها تتميز بإمكانية استخدامها مع جميع السوائل الموجودة في السوق ، وذلك بفضل السوائل المخزنة في الجهاز.
التكنولوجيا المستخدمة هنا هي نفسها المستخدمة في محولات طاقة الضغط. وهي استخدام مستشعر كهرضغطية مرتبط بمقاييس الضغط. يغير الضغط المقاومة لتيار المستشعر ، هذه المقاومة الأكبر أو الأقل تُترجم إلى بار أو رطل لكل بوصة مربعة.
بعض الوظائف:
يسجل البيانات ويولد التقارير.
تحديث المبردات ، الإضافة ، الحذف.
مجسات درجة الحرارة القابلة للتوصيل لقياسات التسخين الفائق والتبريد الفرعي في الوقت الفعلي.
قياس فراغ موثوق.
التحكم في الشد عن طريق تعويض درجة الحرارة.
وضع المضخة الحرارية ، القراءة دون المخاطرة بالأداة عند تغيير وضع التشغيل ، والتبديل من وضع التبريد إلى وضع التدفئة.
