temperature sensor سنسور
موضوع جديد
ptc//ntc
الاستعمالات في التبريد:السينسور عبارة عن مقاومة متغيرة تتغير بتغير درجات الحرارة .لانها مركبة على اماكن ايضا متغيرة الحرارة (كويل المبخر و كويل المكثف )فهما يتأثران بالاجواء المحيطة بهم.
,ويوجد نوعان من
هذه الحساسات احدهم العلاقة بين درجة الحرارة والمقاومة طردية اي كلما ارتفعت درجة
الحرارة زادت والعكس والنوع الثاني العلاقة بينهما عكسية :
اي انه كلما ارتفعت درجة
الحرارة قلت المقاومة ويستخدم الاول في اجهزة التكييف.....
وهذا الذي
يعنينا..... 1-سينسور room sensor الغرفة () يحس بدرجات الحرارة في مدى
(16-30)مثال اذاما ضبط الجهاز على 20cْ ويتم تشغيل الجهاز فتنزل الدرجة تدريجيا حتى تصل الى 18.5cْ وعندها يتم فصل الكباس حتى ترتفع درجة حرارة
الغرفة الى20.5cْ
وعندها
يعمل الكباس.
.2- سينسور الكويل الداخلي >>>)
(in door
sensor
يركب حساس الوحدة الداخلية علي الكويل في منطقة
تشبع حتى يقرأ درجة حرارة تكون مناظرة للضغط داخل المبخر وظيفته عند تشغيل الجهاز
لمدة معينة مثلا في اجهزة يونيون اير 50 و 35 و15 دقيقة ثلاثة اجهزة ولم تنخفض
درجة حرارة المبخر C24
فان الجهاز يفصل ويسجل خطا على الشاشة: ومعناها ان الوحدة ليس بها فريون,,,,,,
3
-سينسور الكويل الخارجي outdoor sensor
فان الجهاز يفصل ويسجل خطا على الشاشة: ومعناها ان الوحدة ليس بها فريون,,,,,,
3
-سينسور الكويل الخارجي outdoor sensor
يركب حساس الوحدة الخارجية ويوضع ايضا في منطقة
تشبع حتى يقرأ درجة حرارة مناظرة للضغط داخل المكثف الثلث الاخير للمكثف عند تشغيل
الجهاز بارد وسجل الحساس ارتفاع بدرجة حرارة المكثف الى ان تصل C68 فان الجهاز يفصل ويعطى خطا على الشاشة E4وهذا يعني ارتفاع ضغط المكثف فيتم فصل الكباس
عن العمل,,,,,,,,,,,,
ملحوظة
ان كان الجهاز بارد ساخن بالبلف العاكس فله ايضا وظيفة اخري وهي اذا ماتكون الثلج
على الكويل الخارجى وهو يعمل كمبخر فان كان الوسط المحيط به درجة حرارته2Cْ يعمل الجهاز لمدة120 دقيقة وفي حالة 4Cْ يعمل 60 دقيقة وفى حالة8Cْ يعمل 30 دقيقة ثم يفصل لمدة 10 دقيقة او يجعل درجة
حرارة الكويل12 Cْايهما
اسرع من الاخرى
وهذا يتم كالاتي يفصل البلف العاكس ويوقف المروحةالداخلية وايضا الخارجية حتى ترتفع الضغوط ويزيل الثلج
وعندها يتم تشغيل الجهاز مرة اخرى
البلف العاكس يدخل اولا حتى يرتفع درجة حرارة الكويل الدخلي فتعمل المروحة الداخلية ثم المروحة الخارجية.
وهذا يتم كالاتي يفصل البلف العاكس ويوقف المروحةالداخلية وايضا الخارجية حتى ترتفع الضغوط ويزيل الثلج
وعندها يتم تشغيل الجهاز مرة اخرى
البلف العاكس يدخل اولا حتى يرتفع درجة حرارة الكويل الدخلي فتعمل المروحة الداخلية ثم المروحة الخارجية.
1 – الحساسات الحرارية ( الثرموكابل ) بجميع أنواعة مثل ( K ، J ، T , B , R , S , E
, N ) وجميع أشكال الثرموكابل وجميع الاحجام المطلوبة
تستخدم أعلى المنتجات جودة للحصول على
الاداء المطلوب بكفائة عالية .
2
– كما يوجد مقاومات حرارية ( PT1000 , PT100 , PT50 ) بجميع الاشكال و الاحجام المطلوبة
3
– كما يوجد عدادات لقياس درجات الحرارة ( Temperature Controller ) و التحكم
فيها لجميع أنواع الثرموكابل و المقاومات الحرارية .
4
– كما يوجد اجهزة ( Transmitter ) التى تتحكم فى درجات الحرارة عبر الثرموكابل أو المقاومات
الحرارية مباشرا .
5
– كما يوجد كابلات ثرموكابل مثل ( K
, J , T , B
, R , S
, E , N ) بمواصفات
عالية الجودة وبالاطوال المطلوبة .
الاستعمالات في الالكترونيك:
الاستعمالات في الالكترونيك:
هو عبارة
عن دارة متكاملة IC بكل ما
تعنيه الكلمة تعطينا تغير في الجهد متناسب مع التغير في درجة الحرارة .. تعطينا 10mv لكل درجة مئوية..
مواصفات
الحساس
LM35 Specifications
:: دقة هذا الحساس 0.5C و هي جيدة بالنسبة لمعظم تطبيقاتنا .
:: جهد تغذيته يتراوح من 4v إلى 30v.
:: درجات الحرارة التي يتعامل معها تتراوح من 55 تحت الصفر إلى 150 درجة مئوية فوق الصفر .
:: و أعيد التذكير بأن العلاقة خطية تماماً بين درجة الحرارة و خرج الحساس 10mv لكل 1C درجة مئوية.
LM35 Specifications
:: دقة هذا الحساس 0.5C و هي جيدة بالنسبة لمعظم تطبيقاتنا .
:: جهد تغذيته يتراوح من 4v إلى 30v.
:: درجات الحرارة التي يتعامل معها تتراوح من 55 تحت الصفر إلى 150 درجة مئوية فوق الصفر .
:: و أعيد التذكير بأن العلاقة خطية تماماً بين درجة الحرارة و خرج الحساس 10mv لكل 1C درجة مئوية.

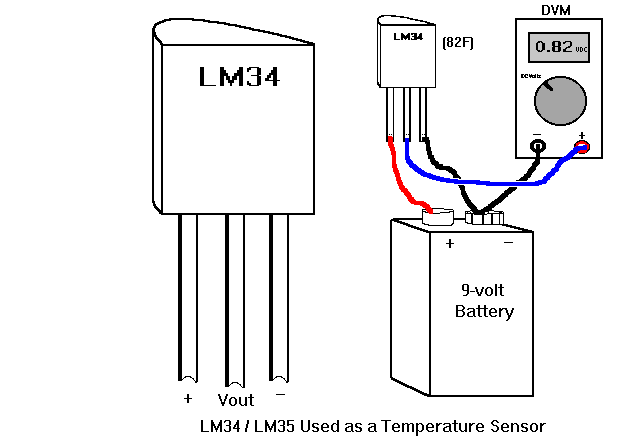

طريقة اختبار حساس الحرارة LM 35
How to test LM35
يمكنك اختبار الحساس بتوصيل الطرف رقم 1 إلى الجهد 5v و الطرف رقم 3 إلى الأرضي أو السالب أما الـطرف رقم 2 و هي في المنتصف تمثل الخرج (طبق جهد خرج الحساس على مقاومة حمل 10k و قس جهد الخرج بين طرفيه) ضع عليها مجس الأفوميتر الموجب و ثبت المجس السالب على الأرضي فإذا كانت الحرارة عندك كما هي عندي الآن في الغرفة 35C درجة مئوية و أنت تسبح بعرقك ستقرأ على الأفومتر 350mv طبعاً بنسبة خطأ مقبولة... أما إذا كانت الغرفة عندك مكيفة و الحرارة بحدود الـ 20C درجة مئوية ستقرأ على الأفومتر 200mv و هكذا...
How to test LM35
يمكنك اختبار الحساس بتوصيل الطرف رقم 1 إلى الجهد 5v و الطرف رقم 3 إلى الأرضي أو السالب أما الـطرف رقم 2 و هي في المنتصف تمثل الخرج (طبق جهد خرج الحساس على مقاومة حمل 10k و قس جهد الخرج بين طرفيه) ضع عليها مجس الأفوميتر الموجب و ثبت المجس السالب على الأرضي فإذا كانت الحرارة عندك كما هي عندي الآن في الغرفة 35C درجة مئوية و أنت تسبح بعرقك ستقرأ على الأفومتر 350mv طبعاً بنسبة خطأ مقبولة... أما إذا كانت الغرفة عندك مكيفة و الحرارة بحدود الـ 20C درجة مئوية ستقرأ على الأفومتر 200mv و هكذا...
